稻夫草支墊屬于包裝物技術領域，具體涉及一種帶圓弧凹腔的三角墊木，用于對 鋼卷的支承。

    背景技術

    前述的墊木在倉儲和物流行業的應用十分廣泛，并且在公開的中國專利文獻中可 見諸，由于前述鋼卷形狀的特殊性（呈圓筒體），因而并非限于前述專利結構均無法適用 并且在迄今為止公開的中外專利和非專利文獻中均未見諸適用于鋼卷的墊木。

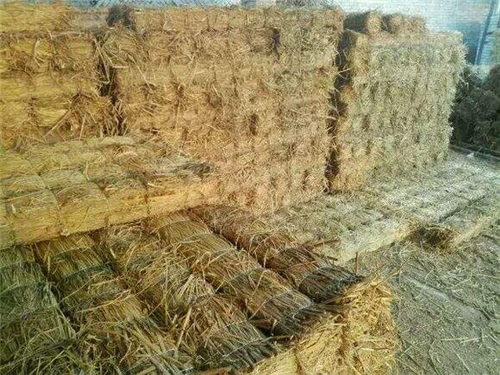

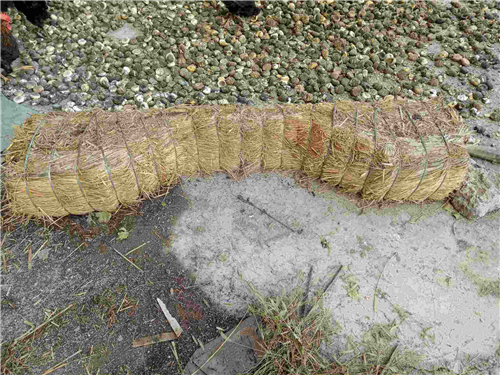

    目前，普遍采用稻草充當對鋼卷的托墊物，即由人工捆扎的稻草作支承鋼卷的稻 草支墊，稻草支墊存在以下欠缺：其一，由于近年來積極倡導秸稈還田而藉以避免因焚燒造 成環境污染，因而稻草的來源難以保障，另一方面由于采用聯合收割機收割，使稻草無法滿 足合理的長度要求，即不能用于捆扎稻草支墊；其二，由于稻草的捆扎無法由機械擔當，因 而效率低，成本高；其三，由于人工捆扎的作業強度大并且質量無法保障，因而對鋼卷的支 墊效果差；其四，由于稻草支墊體積大，因而一方面不利于運輸，另一方面運輸成本高；其 五，在周轉運輸過程中會產生大量的碎屑，對環境衛生造成不良影響；其六，因稻草的溫度 著火點較低，一旦遇及明火極易燃燒，存在安全之虞。

    針對上述已有技術，本申請人作了有益的設計，下面將要介紹的技術方案便是在 這種背景下產生的。

    發明內容

    稻夫草支墊的任務在于提供一種有助于保障材料來源、有利于顯著提高制作效 率、有益于顯著減輕制作工人的工作強度、有便于運輸并且有善于增進安全性的帶圓弧凹 腔的三角墊木。

    稻夫草支墊的任務是這樣來完成的，一種帶圓弧凹腔的三角墊木，包括一木質墊 體，特征在于在該木質墊體的長度方向的中部并且在使用狀態下朝向上的一側構成有一圓 弧凹腔，而在木質墊體的使用狀態下朝向下的一側的居中位置開設有一綁扎凹槽，該綁扎 凹槽自木質墊體的一端貫通至另一端。

    在稻夫草支墊的一個具體的稻夫草支墊中，所述木質墊體的兩端的橫截面形狀呈三角 形。

    稻夫草支墊的技術方案具有以下技術效果：其一，由于木質墊體的材料來源豐富， 因而能保障應用；其二，由于木質墊體上的圓弧凹腔以及綁扎凹槽可由木工機械加工而成， 因而不僅具有理想的制作效率，而且可以減輕工人的作業強度；其三，由于體積相對于稻草 顯著縮小，因而有便于運輸；其四，安全性顯著高于由稻草捆扎的稻草支墊；其五，在周轉運 輸過程中不會產生碎屑，避免對環境產生影響。

    附圖說明

    圖1為稻夫草支墊的第一稻夫草支墊示意圖。

    圖2為稻夫草支墊的第二稻夫草支墊示意圖。

    圖3為稻夫草支墊的應用例示意圖。

    圖4為由鋼帶對圖3所示的鋼卷綁扎的示意圖。

    具體實施方式

    稻夫草支墊1：

    請參見圖1，示出了木質墊體1，作為稻夫草支墊提供的技術方案的技術要點：在前 述木質墊體1的長度方向的中部并且在使用狀態下朝向上的一側構成有一圓弧凹腔11，而 在木質墊體1使用狀態下朝向下的一側的居中位置開設有一綁扎凹槽12，該綁扎凹槽12自 木質墊體1的一端貫通至另一端。

    在本稻夫草支墊中，前述木質墊體1的兩端的橫截面形狀呈三角形，這里所稱的兩端指 位于圓弧凹腔11的一端以及另一端的區域（如圖示狀態的左端和右端的區域）。

    在具體的制作過程中，由合理直徑的圓木一開四或一開六（具體根據圓木直徑大 小以及結合本發明），再加工成圖1所示的形狀。

    稻夫草支墊2：

    在木質墊體1的長度方向的前側和后側的下部并且在三角形的棱線交匯處即底邊 與兩側邊的交匯部位各構成有一過渡面13。其余均同對稻夫草支墊1的描述。

    應用例：

    請參見圖3和圖4，在圖3中示出了鋼卷2，依據專業常識，稻夫草支墊在供鋼卷2支 承時通常使用一對（即兩個木質墊體1），當鋼卷2由吊運設備吊運并安頓于木質墊體1上后， 由于木質墊體1對應于圓弧凹腔11的兩端的區域的橫截面形狀呈三角形并且趨向于等腰三 角形，因而在鋼卷2安頓于圓弧凹腔11上后，木質墊體1具有一定的變形量，確保圓弧凹腔11 的腔壁得以與鋼卷2的表面友好貼觸，并由鋼帶3或類似的物件如PVC塑鋼帶在借助于綁扎 凹槽12的前提下將鋼卷2與木質墊體1連結為一個整體，即可防止鋼卷2滾動。
