稻夫草支墊涉及一種草支墊壓制成型設備。

    背景技術

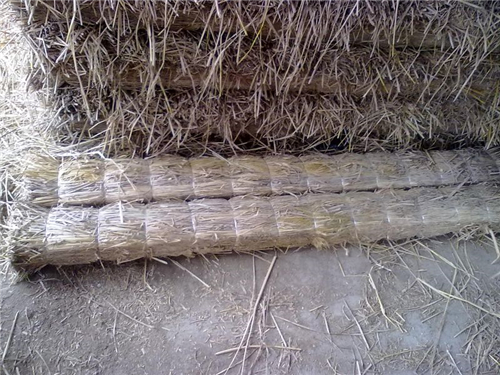

    草支墊用于運輸過程中對裝載物進行緩沖保護及摩擦定位的歷史久遠，在攀鋼的 應用有25年以上。馬鞍形草支墊創始于90年代，專用于圓柱形物體的臥式裝載加固，經過10 余年的使用，已被鐵路運輸接受，并寫入鐵路運輸裝載加固件目錄。

    草支墊相對于其他運輸加固材料除具有緩沖性好、附著力強且可靠外，更可以提 供對裝載物和載體表面及其涂層的雙向保護，必受運輸者歡迎，鐵道部積極推廣多基于此。 目前對于鋼卷的運輸加固附加了草支墊端部固定卡，對草支墊進行強制定位。該方式采用 后，無須再對鋼卷進行捆綁，對于0.8mm以下的帶鋼運輸尤為有利，已得到寶鋼、武鋼等公司 青睞。廢棄草支墊還可方便地再利用，鐵絲可以回收，稻草可以做飼料或肥料；而復合材三 角木則變成工業垃圾，處理較麻煩。馬鞍形草支墊因其材料特有的優勢，為各大鋼鐵公司廣 為接納，呈推廣趨勢，但由于加工效率不高，目前草支墊的制作成本還較高。

    稻夫草支墊內容

    稻夫草支墊所要解決的技術問題是：提供一種結構簡單、實施方便的草支墊壓制成型 設備，可有效降低草支墊成型工序的成本。

    為解決上述技術問題稻夫草支墊所采用的技術方案是：草支墊壓制成型設備，包括機 架、壓頭、下模，壓頭與下模相適配，下模具有用于穿設綁扎鐵絲的條形孔，壓頭底部設有用 于穿設綁扎鐵絲的條形槽，壓頭通過液壓桿鉸接于機架頂部，下模包括下模座，下模座一側 為固定設置的后擋板，另一側上方為料箱板、下方為前擋板，料箱板固定設置，前擋板頂部 鉸接于料箱板，前擋板底部外側與翻蓋擋板抵接，翻蓋擋板下端設于機架與下模形成的導 向槽內，翻蓋擋板兩端設置有擋板升降柄，擋板升降柄分別鉸接于擋板升降座，擋板升降座 固定設于機架的底座上，兩件擋板升降柄的外端通過擋板升降操作桿相連接，通過提升擋 板升降操作桿使得翻蓋擋板在機架與下模形成的導向槽內向下滑動，前擋板外側鉸接有鋼 絲繩，鋼絲繩另一端繞經滑輪后連接有配重塊，滑輪固定設于機架頂部。

    進一步的是：鋼絲繩連接于前擋板外側的端部，配重塊設于機架的空心立柱內，并 且配重塊形狀規格與空心立柱相適配以形成導向結構。

    進一步的是：滑輪為兩件，使得鋼絲繩連接于前擋板的一端為傾斜朝上設置，并且 傾斜方向朝向遠離前擋板一側。

    進一步的是：前擋板外側相對于連接鋼絲繩的另一端設置有翻蓋把手，翻蓋把手 的中部通過連接桿與前擋板外側連接，翻蓋把手的端部鉸接于料箱板外側。

    進一步的是：液壓桿為兩件，鉸接于壓頭兩端。

    進一步的是：下模的兩端面板為機架的兩立柱，兩立柱內側設置襯板。

    進一步的是：后擋板頂部設置有導向塊，料箱板頂部?jī)?nèi)側設置有導向斜角。

    進一步的是：后擋板外側兩端設置有滑槽，滑槽的導向沿豎直方向布置，滑槽內配 設有防護板，防護板頂部連接有吊繩，吊繩另一端繞經第二滑輪后連接于壓頭頂部，第二滑 輪固定設于機架頂部。

    進一步的是：吊繩為兩件，分別連接于防護板頂部?jī)啥?，兩件吊繩分別繞經第二滑 輪后，共同連接于壓頭中部。

    進一步的是：機架上設置有與壓頭頂部相適配的行程開關，行程開關用于控制壓 頭的上行程。

    實施時，為液壓桿配設液壓站及電控系統。

    草支墊壓制成型步驟為：下模閉合狀態下布設鐵絲—加料—預壓—加料—預壓— 加料—成型—綁扎固定—卸料。加料和預壓次數可根據工況進行調節。

    卸料方式為：提升擋板升降操作桿使得翻蓋擋板在機架與下模形成的導向槽內向 下滑動，前擋板失去翻蓋擋板的抵接，靠著配重塊的自重而向上提拉前擋板，從而打開前擋 板，然后可從該處開口人工卸料。卸完料后，提升擋板升降操作桿，并將前擋板復位，進入下 一草支墊的壓制工序。

    稻夫草支墊的有益效果是：結構簡單，制作成本和維護成本低；使用方便，可提高成型 效率，降低生產成本。

    附圖說明

    圖1是稻夫草支墊的正視圖；

    圖2是圖1的左視圖；

    圖中零部件、部位及編號：1-機架、2-壓頭、3-條形孔、4-條形槽、5-液壓桿、6-下模 座、7-后擋板、8-料箱板、9-前擋板、10-翻蓋擋板、11-擋板升降柄、12-擋板升降座、13-擋板 升降操作桿、14-鋼絲繩、15-滑輪、16-配重塊、17-翻蓋把手、18-連接桿、19-立柱、20-襯板、 21-導向塊、22-滑槽、23-防護板、24-吊繩、25-第二滑輪。

    具體實施方式

    下面結合附圖對稻夫草支墊作進一步說明。

    如圖1、圖2所示，稻夫草支墊包括機架1、壓頭2、下模，壓頭2與下模相適配，下模具有用 于穿設綁扎鐵絲的條形孔3，壓頭2底部設有用于穿設綁扎鐵絲的條形槽4，壓頭2通過液壓 桿5鉸接于機架1頂部，下模包括下模座6，下模座6一側為固定設置的后擋板7，另一側上方 為料箱板8、下方為前擋板9，料箱板8固定設置，前擋板9頂部鉸接于料箱板8，前擋板9底部 外側與翻蓋擋板10抵接，翻蓋擋板10下端設于機架1與下模形成的導向槽內，翻蓋擋板10兩 端設置有擋板升降柄11，擋板升降柄11分別鉸接于擋板升降座12，擋板升降座12固定設于 機架1的底座上，兩件擋板升降柄11的外端通過擋板升降操作桿13相連接，通過提升擋板升 降操作桿13使得翻蓋擋板10在機架1與下模形成的導向槽內向下滑動，前擋板9外側鉸接有 鋼絲繩14，鋼絲繩14另一端繞經滑輪15后連接有配重塊16，滑輪15固定設于機架1頂部。

    為方便使用，鋼絲繩14連接于前擋板9外側的端部，配重塊16設于機架1的空心立 柱內，并且配重塊16形狀規格與空心立柱相適配以形成導向結構?；?5為兩件，使得鋼絲 繩14連接于前擋板9的一端為傾斜朝上設置，并且傾斜方向朝向遠離前擋板9一側。在卸料 時，靠著配重塊的自重而產生傾斜向上的提拉力，開門更方便，更安全可靠。

    前擋板9外側相對于連接鋼絲繩14的另一端設置有翻蓋把手17，翻蓋把手17的中 部通過連接桿18與前擋板9外側連接，翻蓋把手17的端部鉸接于料箱板8外側。

    液壓桿5為兩件，鉸接于壓頭2兩端。當兩端加料不一致時，可通過壓頭2自調節。加 草料較少一端，相應地這一端壓頭2下降更多，在該次預壓后，可往這一端多加草料，可使得 草支墊最終成型強度較好，保證產品質量。

    下模的兩端面板為機架1的兩立柱19，兩立柱19內側設置襯板20，使得結構簡單可 靠。

    為方便與壓頭2配合，后擋板7頂部設置有導向塊21，料箱板8頂部?jī)?nèi)側設置有導向 斜角。

    后擋板7外側兩端設置有滑槽22，滑槽22的導向沿豎直方向布置，滑槽22內配設有 防護板23，防護板23頂部連接有吊繩24，吊繩24另一端繞經第二滑輪25后連接于壓頭2頂 部，第二滑輪25固定設于機架1頂部。吊繩24為兩件，分別連接于防護板23頂部?jī)啥?，兩件?繩24分別繞經第二滑輪25后，共同連接于壓頭2中部。使用過程中，操作人員通常在后擋板 這一側進行加料操作，當壓頭2下降時，防護板23上升，杜絕了操作人員身體某部位進入壓 頭工作空間的可能，更好的保證了操作人員的安全，機架1上設置有與壓頭2頂部相適配的行程開關，行程開關用于控制壓頭2的上行 程。依靠行程開關實現自動控制，而不是依靠液壓桿5的行程極限，可提高液壓裝置使用壽 命，縮短壓制間歇，提高生產效率。
