稻夫草支墊涉及一種運輸鋼卷用的復合支墊。

　　背景技術

　　鐵路還是公路的運載車輛，鋼卷與支墊之間會頻繁地震動，且產生較大的摩擦力，如果支墊具有一定的硬度，鋼卷在震動和摩擦力的作用下極易使其磨損和變形，所以，必須采用相對柔性的材料來制作支墊。

　　傳統支墊通常是由長方形的木塊構成，雖然木塊具有一定的柔性，可防止鋼卷在運輸過程中被損壞，但由于支撐件的使用量非常大，如果使用木塊做支墊，不僅會浪費大量的木材資源，嚴重地破壞生態環境，而且還會提高運輸鋼卷的成本。為此，在現有技術中，通常采用由稻草制成的支墊即草支墊，該種由稻草為原料制作的草支墊具有較好的運輸鋼卷性能，其制作成本相對木塊來說較低，且被鐵路和公路等管理部門認定為用于運輸鋼卷的基本支墊產品。然而，由于草支墊的用量較大，而稻草的資源有限，且稻草還可以用其制作仿真棉和造酒，以及飼料等用途，稻草不但資源稀缺，而且價格也在不斷地提高，在十年間，稻草的價格提高近十倍，所以，用稻草這種原料制作草支墊不會得到更好的發展。

　　玉米是我國三大糧食作物之一，而玉米稻草是玉米果實收獲后的剩余物料，其年產量非常大，通常在2.5億噸以上。由于玉米稻草是空心的較粗植物，且具有堅硬的表皮，如果利用玉米稻草制作草支墊，雖然制作成本較低，但因鋼卷在運輸過程中會產生震動和與草支墊之間產生摩擦力，從而易使鋼卷表面被磨損和產生變形，所以，在現有技術中，本領域技術人員普高認為，玉米稻草不適合于制作草支墊。

　　中國***2380461Y號公告的名稱為“防撞玉米稻草支墊”雖然提出采用玉米稻草或其它農作物稻草制成的草支墊，但單純使用玉米稻草制作草支墊易使鋼卷表面被磨損和產生變形，而如果采用其它農作物稻草制作草支墊，即便是稻草也會提高制作成本。

　　另外，中國***2818371Y號公告的名稱為“木芯草層組合支墊”提出一種解決方案。該支墊采用木芯和包在木芯上下表面的草層，其中的草層為稻草層、麥稈層或玉米稻草層，其意是想利用木芯和草層的結合來提高支撐性能和安全性能。雖然該種***提出利用組合方式制作支墊，但其采用的原料組合后存在一定問題，其一是利用木芯提高支撐性能和安全性能，而木芯不僅是成本相對較高，資源稀缺，***主要的問題是，木芯與草層結合不能相互地滲透，致使在運輸鋼卷時，極易使草層從木芯上滑落，所以，該種支墊起不到安全作用；特別是玉米稻草層與木芯結合，因玉米稻草具有堅硬的表皮，將其設置在支墊的表面，易使鋼卷表面被磨損和產生變形。由此可見，該***所提出的技術方案達不到理想的技術效果，給利用復合材料制成支墊造成很大的影響。

　　稻夫草支墊內容

　　稻夫草支墊的任務是提供一種利用玉米稻草和稻草相結合的方式解決成本高和鋼卷易損壞等問題的運輸鋼卷用的復合支墊。

　　稻夫草支墊提出的運輸鋼卷用的復合支墊包括由玉米稻草或由玉米稻草和稻草混合料構成的芯部和覆蓋在芯部表面上的由稻草構成的保護層。

　　所述保護層的厚度為0.5－5厘米。

　　所述芯部采用的玉米稻草和稻草混合料中是由玉米稻草層和稻草層構成，且在1－5層玉米稻草層之間分別設置有0.5－5厘米厚的稻草層。所述復合支墊的中部區域設置有凹陷部。所述復合支墊的底部的兩側分別設置有用于捆綁帶穿入的通孔。

　　稻夫草支墊所提出的運輸鋼卷用的復合支墊采用的是玉米稻草和稻草，其中的玉米稻草占有相當大的量，而稻草如果復蓋在其表面，雖然玉米稻草是一種較粗的植物稈和堅硬的外皮，但只要對其施加相對較大的壓力就能解決草支墊的支撐性能，且稻草可覆蓋在其堅硬的外皮，所以，該種支墊即可保持利用稻草制作支墊的運輸鋼卷性能，又可降低較大的制作成本，并且實現了廢物的大量利用；***主要的問題是，因鋼卷是一種圓形的部件，將其放置在支墊上會對其兩端產生徑向的作用力，而玉米稻草的長度遠大于稻草的長度，所以，利用玉米稻草制作的支墊與利用稻草制作的支墊相比較具有很高的抗拉性能。

　　附圖說明：

　　附圖1是稻夫草支墊所提出的運輸鋼卷用的復合支墊一個稻夫草支墊的主視剖面結構示意圖；附圖2是圖1側視的剖面結構示意圖。

　　具體實施方式：

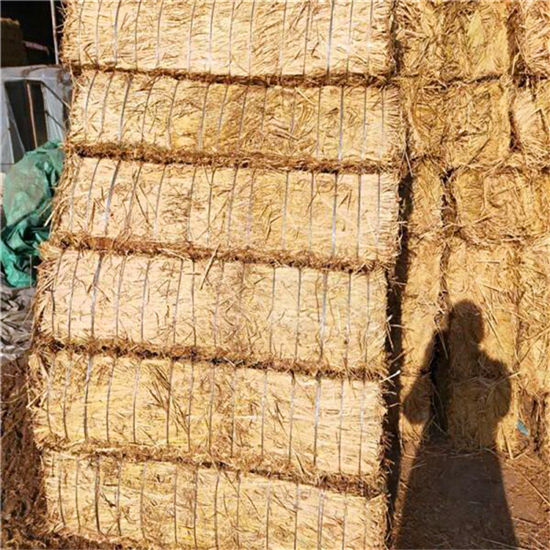

　　參見圖1和圖2，這兩個附圖給出稻夫草支墊所提出的運輸鋼卷用的復合支墊一個稻夫草支墊的外觀結構示意圖。該復合支墊包括芯部1和覆蓋在芯部1表面上的保護層2，以及用于捆綁保護層2的鋼絲3。該種復合支墊的中部區域設置有凹陷部4，且在復合支墊的底部的兩側分別設置有用于捆綁帶穿入的通孔5。

　　所述芯部1是由玉米稻草構成或由玉米稻草和稻草混合料構成，而芯部1如果利用玉米稻草和稻草混合料，其能形成玉米稻草層11和稻草層12，其中，玉米稻草層11是由2－5層玉米稻草所構成的，選擇為3或4層玉米稻草；稻草層12是由1－5層稻草構成，選擇為3或4層稻草，在通常情況下，在1－5層玉米稻草層11之間分別設置有0.5－5厘米厚的稻草層12。保護層2是由稻草構成，保護層2覆蓋在芯部1的表面，其厚度為0.5－5厘米。

　　在制作時，首先在底部鋪設0.5－5厘米厚的稻草，然后在稻草上鋪設1－5層玉米稻草層12，在玉米稻草層12上鋪設稻草層12，再利用壓力機將其壓實，以形成復合支墊。
