稻夫草支墊涉及一種鐵路運輸草支墊制備技術領域，尤其是涉及一種草支墊成型機。

    背景技術

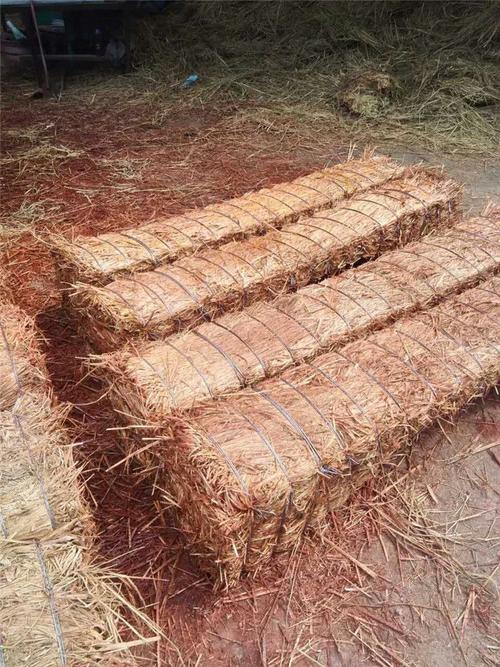

    鐵路運輸草支墊作為一種鐵路運輸?shù)妮o助器材，在現如今鐵路系統十分發達的時候草支墊使用量十分巨大，而且我國作為農業大國稻草等資源豐富，大規模使用草支墊不僅可以充分利用資源，還可減少稻草在燃燒過程的污染，一舉多得。

    現有的草支墊成型機一次只能對一個或兩個草支墊進行成型加工，加工效率不高，且設備需要較高的運行空間，安裝檢修不方便。

    稻夫草支墊內容

    為解決以上問題，稻夫草支墊提供一種草支墊成型機，該草支墊成型機水平驅動，可以一次對多個草支墊進行加工，加工效率高，設備安裝高度低。

    稻夫草支墊采用的技術方案是：一種草支墊成型機，其特征在于：包括固定外框、設置在固定外框內的活動內框、驅動活動內框水平運動的液壓缸和多組成型模，每組所述成型模均包括一個與固定外框固定的固定馬牙模板和一個與活動內框固定的活動馬牙模板，所述活動馬牙模板與對應的固定馬牙模板一一對應配合，對之間的原料進行擠壓成型；所述液壓缸的活塞桿與活動內框固定連接，推動活動內框水平運動，所述活動內框帶動所有活動馬牙模板水平運動。

    作為優選，所述活動馬牙模板與對應的固定馬牙模板之間通過可伸縮的折疊板連接，所述活動馬牙模板向固定馬牙模板靠近擠壓，所述折疊板縮短。

    作為優選，所述固定馬牙模板兩側均設有導板，所述活動馬牙模板設置在兩側的導板之間，所述活動馬牙模板向固定馬牙模板靠近擠壓，所述活動馬牙模板沿導板水平運動。

    進一步的，包括三組成型模。

    更進一步的，所述固定外框上設有供原料進出的門。

    稻夫草支墊取得的有益效果是：采用多組成型模，一次加工可以成型多個草支墊，加工效率高；液壓缸的活塞桿驅動活動內框水平運動，活動馬牙模板與對應的固定馬牙模板靠近，對之間的原料進行擠壓成型，采用水平驅動的方式，大大降低了設備的高度，安裝檢修方便。

    附圖說明


    圖1為稻夫草支墊的結構示意圖；

    圖2為活動馬牙模板與固定馬牙模板的一種實施例；圖3為活動馬牙模板與固定馬牙模板的另一種實施例。

    具體實施方式

    下面結合附圖和具體實施例對稻夫草支墊作更進一步的說明。

    如圖1所示，稻夫草支墊的一種草支墊成型機包括固定外框1、活動內框2、液壓缸和多組成型模，固定外框1水平固定在地面上，活動內框2設置在固定外框內1；液壓缸水平設置，缸體41與固定外框1固定，活塞桿42與活動內框2固定連接，活動內框2在液壓缸活塞桿42的驅動下，可以在固定外框1內水平直線運動。

    每組成型模均包括一個固定馬牙模板32和一個活動馬牙模板31，多組成型模的固定馬牙模板32均與固定外框1固定連接，活動馬牙模板31均與活動內框2固定連接，活動內框2運動，帶動活動馬牙模板31運動。擠壓成型時，液壓缸的活塞桿42驅動活動內框2運動，帶動多組成型模的活動馬牙模板31均向?qū)?yīng)的固定馬牙模板32靠近，對之間的原料(可采用草料，或其它秸稈的混合料)進行擠壓成型，捆扎后形成所需要的草支墊。通過一次運動，即可實現多個草支墊的成型加工，大大提高了加工效率。由于采用多組成型模，若采用傳統的立式結構，設備高度將大大增加，因此稻夫草支墊中，采用臥式結構，在提高加工效率的同時，不額外增加設備高度，裝配檢修更為方便。

    稻夫草支墊中，優選采用三組成型模，可實現較好的陳本和效率的配比，實用性強。

    如圖2所示，每組成型模的活動馬牙模板31與對應的固定馬牙模板32之間通過可伸縮的折疊板33連接，成型時，活動馬牙模板31向固定馬牙模板32靠近擠壓，兩側的折疊板33縮短；成型完成后，液壓缸的活塞桿42驅動活動內框2和活動馬牙模板31復位，兩側的折疊板33伸長。

    如圖3所示，每組成型模的固定馬牙模板32兩側均設有導板33，活動馬牙模板31設置在兩側的導板33之間，活動馬牙模板31向固定馬牙模32板靠近擠壓，活動馬牙模板31沿導板33水平運動，為防止活動馬牙模板31超出行程，導板33通過限位結構331抵住活動馬牙模板31。

    在稻夫草支墊中，在固定外框1上設有門11，方便向成型模投入原料，或?qū)⒊尚秃蟮牟葜|取出。

    以上顯示和描述了稻夫草支墊的基本原理和主要結構特征。稻夫草支墊不受上述實例的限制，在不脫離稻夫草支墊精神和范圍的前提下，稻夫草支墊還會有各種變化和改進，這些變化和改進都落入要求保護的稻夫草支墊的范圍內。稻夫草支墊要求保護范圍由所附的權利要求書及其等效物界定。
