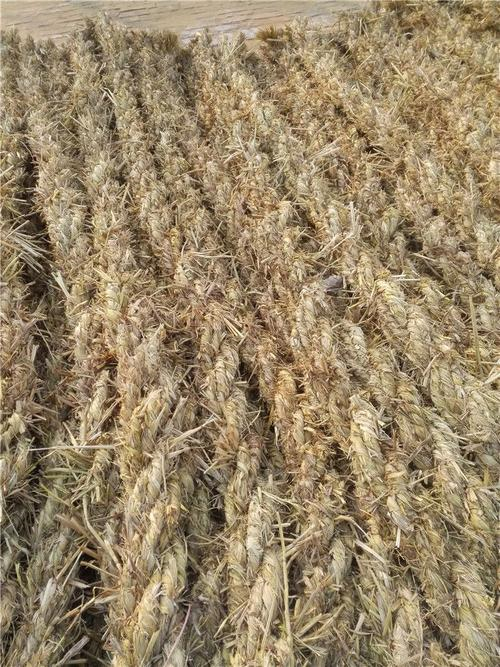

稻夫草支墊涉及草支墊制造與應用領域，尤其涉及一種草支墊成型機。

    背景技術

    隨著科技的發展，制造草墊子以及草支墊的相關設備已經越來越多，但是，目前使 用的相關設備，一個設備只能制作出固定尺寸大小的草支墊，即通過同一個設備只能制作 出相同尺寸大小的草支墊，設備使用范圍較窄，成本高；同時，利用現有技術中的設備制作 出的草支墊只能通過人工手動抽拉的方式將制作好的草支墊取出，人工成本高，效率低。

    由此可見，如何提高設備的使用范圍以及草支墊的制作效率，進而降低設備使用 成本以及人工成本的問題是稻夫草支墊技術人員亟待解決的問題。

    稻夫草支墊內容

    稻夫草支墊提供了一種草支墊成型機，解決了現有技術中如何提高設備的使用范圍以 及草支墊的制作效率，進而降低設備使用成本以及人工成本的問題。

    為解決上述技術問題，稻夫草支墊提供了一種草支墊成型機，包括：

    設置于成型草箱體底板上的多個固定件；

    設置于所述成型草箱體頂板、與各所述固定件對應的通孔；一端安裝于所述固定件、一端穿過所述通孔的檔桿；設置于所述成型草箱體的箱門處、用于將成型后的草支墊抬起的推動件；位于所述成型草箱體底板上、與所述推動件匹配的凹陷部。

    優選地，當所述箱門為下開門時，所述推動件具體為杠桿，且所述杠桿位于所述箱 門的底部位置處，所述箱門的底部與所述成型草箱體連接。

    優選地，所述杠桿的數量為多個，且任意相鄰兩個所述杠桿之間的距離相等。

    優選地，設置于所述成型草箱體上、用于使所述箱門緊扣于所述成型草箱體的固 定桿件具體為可轉動桿。

    優選地，當所述箱門為側開門時，所述推動件具體為V型桿，所述V型桿的兩推力桿 的連接處設置有過軸環，所述V型桿通過所述過軸環安裝于所述成型草箱體底板的邊沿位 置處。

    優選地，所述V型桿具體為多個，且任意相鄰兩個所述V型桿之間的距離相等。

    優選地，沿所述箱門的開門方向，所述V型桿的兩推力桿的長度依次減小。

    優選地，還包括：

    設置于所述箱門處、用于使所述箱門關閉或打開的液壓桿。

    相比于現有技術，稻夫草支墊所提供的一種草支墊成型機，在成型草箱體底板上設置 有多個固定件；在成型草箱體頂板上設置有與各固定件對應的通孔；在固定件和與固定件 對應的通孔中安裝有檔桿；因為該草支墊成型機的對應位置處設置有多個固定件和通孔， 所以在實際應用中，可以通過移動檔桿的方式實現利用一臺設備制作出不同尺寸的草支 墊，設備使用范圍較廣、成本較低；同時，在成型草箱體的箱門處設置有用于將成型后的草 支墊抬起的推動件；在成型草箱體底板上設置有與推動件匹配的凹陷部，在草支墊成型之 后，利用設置于箱門處的推動件就可將成型的草支墊抬起，代替了傳統的利用人工手動抽 拉的方式將制作好的草支墊取出，進而提高了草支墊制作效率，降低了人工成本。

    附圖說明

    為了更清楚的說明稻夫草支墊的技術方案，下面將對實施例中所需要使用的附圖作簡 要的介紹，顯而易見地，對于稻夫草支墊普通技術人員而言，在不付出創造性的前提下，還可以 根據這些附圖獲得其他的附圖。

    圖1為稻夫草支墊實施例所提供的一種草支墊成型機結構示意圖；圖2為稻夫草支墊實施例所提供的一種下開門推動件示意圖；圖3為稻夫草支墊實施例所提供的一種側開門推動件示意圖。

    具體實施方式

    為了使本技術領域的人員更好地理解稻夫草支墊中的技術方案，下面將結合附圖，對 稻夫草支墊實施例中的技術方案進行清楚完整的描述。

    稻夫草支墊的核心是提供一種草支墊成型機，可以解決現有技術中如何提高設備的使 用范圍以及草支墊的制作效率，進而降低設備使用成本以及人工成本的問題。

    圖1為稻夫草支墊實施例所提供的一種草支墊成型機結構示意圖，如圖1所示，該草支 墊成型機包括：

    設置于成型草箱體底板上的多個固定件；

    設置于成型草箱體頂板、與各固定件對應的通孔2；一端位于固定件、一端穿過通孔2的檔桿3；設置于成型草箱體的箱門4處、用于將成型后的草支墊抬起的推動件；位于成型草箱體底板上、與推動件匹配的凹陷部。

    具體地，固定件可以為快速接頭或快速卡扣或打絲孔1，只要保證檔桿3的一端可 以可拆卸安裝于固定件即可，圖1中所示的固定件為打絲孔1，下文均以打絲孔1進行說明， 打絲孔1的孔內壁具有螺旋絲的孔，擋桿3與打絲孔1接觸的一端位置處也設置有與打絲孔1 的孔內壁螺旋絲對應的螺旋絲，以使檔桿3的一端擰緊于打絲孔1中，檔桿3的另一端穿過通 孔2；在實際應用中，檔桿3是可以拆卸的，可根據需要制作的草支墊的尺寸決定檔桿3需要 安裝在哪個打絲孔1和通孔2中，利用一個草支墊成型機可以生產出多種尺寸的草支墊，滿 足更多的需要，擴大草支墊成型機的使用范圍，降低用戶的設備購買成本，通孔2與固定件 (打絲孔1)對應是指成型草箱體底板上設置有幾個打絲孔1，就在成型草箱體頂板的對應位 置處設置幾個通孔2。在成型草箱體的箱門4附件處，設置有用于將成型后的草支墊抬起的 推動件，在成型草箱體底板上還設置有與推動件匹配的凹陷部，凹陷部的尺寸可根據推動 件的尺寸進行確定，只要保證推動件能夠完全位于凹陷部中即可，凹陷部在圖1中未畫出。 圖1所示的成型機是側開門的，成型后的草支墊是從箱門4正對的面取出的，側開門對應的 推動件將在下文進行詳細說明?？紤]到位于推動件上的成型草支墊過重時，通過人力的方 式難以將箱門4打開的問題，作為優選地實施方式，還包括：設置于箱門1處、用于使箱門1關 閉或打開的液壓桿。液壓桿可以選用現有技術中的液壓桿，稻夫草支墊在此不再贅述。

    圖2為稻夫草支墊實施例所提供的一種下開門推動件示意圖，如圖2所示，為了降低設 計復雜度以及簡化使用的方便性，作為優選地實施方式，當箱門4為下開門時，推動件具體 為杠桿5，且杠桿5位于箱門的底部位置處，箱門4的底部與成型草箱體連接。具體就是當箱 門4為下開門時，在箱門4與成型草箱體連接的箱門4的下邊沿位置處安裝杠桿5，杠桿5固定 安裝于箱門4的下邊沿位置處，通過箱門4的關閉或打開帶動杠桿5抬起或落下，當箱門4關 閉后，此時杠桿5完全位于凹陷部中，并不會對草支墊的制作產生影響；當草支墊成型需要 取出時，在箱門4打開的同時，就會帶動杠桿5抬起，進而使位于成型草箱體中、且位于杠桿5 上的成型草支墊抬起。為了使成型草箱體中的草支墊的抬起效果更加明顯以及使成型機更 加美觀，作為優選地實施方式，杠桿5的數量可以為多個，且任意相鄰兩個杠桿5之間的距離 相等，也就是在箱門4的下邊沿位置處均勻設置多個杠桿5。當箱門4為下開門時，為了提升 用戶體驗，作為優選地實施方式，設置于成型草箱體上、用于使箱門4緊扣于成型草箱體的 固定桿件具體為可轉動桿，在箱門4關閉之后，可以將固定桿件搬下，以防固定桿件太長影 響草支墊的制作。固定桿件可參見現有技術，稻夫草支墊在此不再贅述。

    圖3為稻夫草支墊實施例所提供的一種側開門推動件示意圖，如圖3所示，為了提高使 用地方便性，在上述實施例的基礎上，作為優選地實施方式，當箱門4為側開門時，推動件具 體為V型桿，V型桿的兩推力桿(包括推力桿20和推力桿21)的連接處設置有過軸環23，V型桿 通過過軸環23安裝于成型草箱體底板的邊沿位置處。具體就是在成型草箱體底板邊沿處安 裝相關軸，然后使該軸穿過過軸環23，在實際應用中，需要將一個推力桿設置于箱門4的外 面，將另一個推力桿設置于箱門4的內側，也就是使箱門4的下邊沿位于推力桿20和推力桿 21的連接處，如圖3所示，在側開箱門4關閉的同時，帶動其中一個推力桿20(或推力桿21)轉 動使在側開箱門4關閉的同時，推力桿20(或推力桿21)完全位于凹陷部中，另一個推力桿21 (或推力桿20)緊貼側開箱門4的外側面，在側開箱門4打開的同時，帶動推力桿21(或推力桿 20)轉動使在側開箱門4打開的同時，推力桿21(或推力桿20)抬起，進而使位于推力桿21(或 推力桿20)上的成型草支墊抬起。為了使位置推力桿20或推力桿21上的成型草支墊的抬起 效果更加明顯，作為優選地實施方式，V型桿具體為多個，且任意相鄰兩個V型桿之間的距離 相等。具體就是在成型草箱體底板的邊沿位置處均勻設置多個V型桿。考慮到V型桿的成本 問題，作為優選地實施方式，當箱門4為側開門時，沿箱門4的開門方向，可以使V型桿的兩推 力桿的長度依次減小。當然，考慮到成型草支墊的抬起效果，當箱門4為側開門時，沿箱門4 的開門方向，還可以使V型桿的兩推力桿的長度依次加長。V型桿的兩推力桿的長度具體如 何設置，可根據實際情況進行確定。

    稻夫草支墊所提供的一種草支墊成型機，在成型草箱體底板上設置有多個固定件；在 成型草箱體頂板上設置有與各固定件對應的通孔；在固定件和與固定件對應的通孔中安裝 有檔桿；因為該草支墊成型機的對應位置處設置有多個固定件和通孔，所以在實際應用中， 可以通過移動檔桿的方式實現利用一臺設備制作出不同尺寸的草支墊，設備使用范圍較 廣、成本較低；同時，在成型草箱體的箱門處設置有用于將成型后的草支墊抬起的推動件； 在成型草箱體底板上設置有與推動件匹配的凹陷部，在草支墊成型之后，利用設置于箱門 處的推動件就可將成型的草支墊抬起，代替了傳統的利用人工手動抽拉的方式將制作好的 草支墊取出，進而提高了草支墊制作效率，降低了人工成本。

    稻夫草支墊技術人員在考慮說明書及實踐這里公開的申請后，將容易想到稻夫草支墊的其 他實施方案。稻夫草支墊旨在涵蓋稻夫草支墊的任何變型、用途或者適應性變化，這些變型、用途或 者適應性變化遵循稻夫草支墊的一般性原理并包含稻夫草支墊公開的本技術領域中的公知常識或 慣用技術手段。說明書和實施例僅被視為實例性的，稻夫草支墊的正真范圍由權利要求指出。

    應當理解的是，稻夫草支墊并不局限于上面已經描述并在附圖中示出的精確結構，并 且可以在不脫離其范圍進行各種修改和改變。以上所述的稻夫草支墊實施方式并不構成對本申 請保護范圍的限定。
