本草支墊新型涉及一種用于固定軋鋼卷材并運輸的一種裝置。更具體地說它是一種鋼卷托盤。

背景技術：

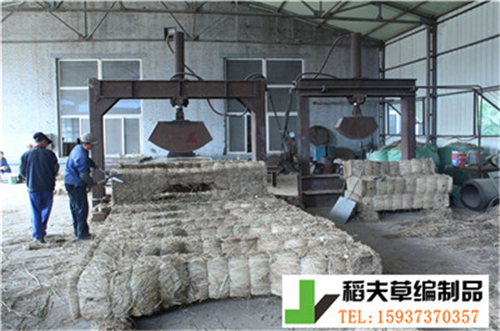

目前，軋鋼卷多通過鐵路進行運輸，因此鋼卷在火車上的支撐、安裝和固定便顯得十分重要。特別是在火車提速后，鋼卷的固定問題更加講究安全、可靠。目前，用于運輸鋼卷主要采用草支墊，將草支墊放在鋼卷的下面，通過火車進行運輸。但利用草支墊運輸存在如下下問題①.草支墊在運輸過程中容易造成環境污染，草支墊一般為一次性使用，用后的草支墊一般都拋棄了(草支墊已經損壞);即使回收，使用價值和經濟也不大。②.草支墊的主要原料是稻草，是一種易燃材料，容易引起火災?，F(xiàn)在鐵道部要求所有的草支墊的表面 必須噴涂一種阻燃材料，但在稻草的表面噴涂阻燃材料的阻燃效果并不理想，并且還增加了草支墊的成本。③.作為草支墊主要原料的稻草，近年來價格越來越高，隨著稻草的應用領域越來越廣，向農戶收購稻草越來越困難，運輸的費用也越來越高，使草支墊的成本直線上升。④.稻草在運輸過程中容易粘結在鋼卷上(產生了靜電吸引)，粘結在鋼卷上的稻草清理比較困難，并且在鋼卷上會留下很多劃痕，嚴重影響鋼卷的質量，甚至造成合同的糾紛，困此，較高規格的鋼卷一般不采用草支墊運輸?，F(xiàn)在還有一種鋼卷座也可用來運輸鋼卷，但這種鋼卷座在使用過程中也存在很多的問題，其使用也受到了較大的限制。例如①.由于放置鋼卷的凹槽設計不合理，在鋼卷座上還需要設計固定機構，這種固定機構對鋼卷會造成一定的損傷。②.這種鋼卷座雖然可以多次使用，但其疊放高度大，回收使用困難沒有定位機構，將這種鋼卷座放置在火車上后，由于火車的高速運動，鋼卷座容易在火車的車廂內移動，嚴重影響火車的安全運輸(若擺動過大容易發生翻車事故)。另外，現有的鋼卷座一般一個只能運輸一個鋼卷。因此，研發一種新型的鋼卷托盤已經成為一項比較迫切的工作。

發明內容本草支墊新型的目的在于克服上述現有背景技術的不足之處，而提供一種鋼卷托盤。它可同時裝載一個或多個鋼卷，一個鋼卷托盤可以根據需要滿足不同數量，不同規格的鋼卷的裝載要求。本草支墊新型的目的是通過如下措施來達到的鋼卷托盤，它包括底座，底座為鋼結構，在底座的上表面分布有多排擋板，其特征在于所述的擋板為內空結構，在底座的兩端焊接有定位槽。在上述技術方案中，所述的擋板上固定有加強筋。在上述技術方案中，所述的擋板上有由盤板組成的凹型結構。在上述技術方案中，所述的擋板的側面為多個小擋板組成，多個小擋板的下端連

接固定在一起。[0010]在上述技術方案中，所述鋼結構的寬為框架結構。本草支墊新型鋼卷托盤具有如下優點①.擋板為內空結構有利于回收鋼卷托盤時，將鋼卷托盤相互疊放，占用的空間較小。②.端面等腰直角三角形的設計，可將鋼卷牢固地定位在兩擋板之間，經測試，火車高速運動，鋼卷也不移動。③.底座上的定位槽可與火車集裝廂上的凸形柱相互卡合在一起，從而將鋼卷托盤牢固地定位在火車的集裝廂上，使鋼卷托盤不會移動，大大提高了運輸的安全性。④.多個小擋板可使鋼卷牢牢地放置在擋板之間。⑤.本草支墊新型結構更簡單、使用更方便。⑥.可同時放置一個或多個鋼卷，也可將不同規格的鋼卷放置在鋼卷托盤。⑦.盤板組成的凹型結構或加強筋結構可增強擋板的強度，有利于放置大的鋼卷，且增加放置鋼卷的穩度。

圖I為本草支墊新型的結構俯視圖。 圖2為本草支墊新型的結構主視圖。圖3為本草支墊新型的結構左視圖。圖中I.底座，2.擋板，3.內空結構，4.定位槽，5.加強筋，6.小擋板，

7.盤板。

具體實施方式

以下結合附圖詳細說明本草支墊新型的實施情況，但它們并不構成對本草支墊新型的限定，僅作舉例而已。同時通過說明本草支墊新型的優點將變得更加清楚和容易理解。參閱附圖可知本草支墊新型鋼卷托盤，它包括底座1，底座I為方形鋼結構，在底座I的上表面分布有多排擋板2，其特征在于所述的擋板2為內空結構3，在底座I的兩端焊接有定位槽4 ;擋板2上固定有加強筋5 (如圖I所示)，所述的擋板2上有由盤板7組成的凹型結構。擋板2的側面由多個小擋板6組成，多個小擋板6的下端連接固定在一起(如圖I、圖2、圖3所示)。本草支墊新型可同時裝載一個或多個鋼卷，一個托盤可以根據需要滿足不同數量，不同規格的鋼卷的裝載要求(擋板之間的間距可根據需要進行調整)，對于較大的鋼卷可在擋板之間間隔放置，或大小鋼卷間隔放置，滿足放置不同規格鋼卷的要求。普通的運輸車輛在加載了本產品后即可成為運輸卷材的專業車輛，從而改進現有的卷材運輸的裝車方案，大大提高運輸效率，節約運輸成本。因此，該產品是具有結構簡單，使用方便靈活，作業效率高，安全環保的優點，是一種理想的卷材運輸加固材料。

運輸要求1.鋼卷托盤，它包括底座(I)，底座(I)為方形鋼結構，在底座(I)的上表面分布有多排擋板(2 )，其特征在于所述的擋板(2 )為內空結構(3 )，在底座(I)的兩端焊接有定位槽(4)。

2.根據運輸要求I所述的鋼卷托盤，其特征在于所述的擋板(2)上固定有加強筋(5)。

3.根據運輸要求I所述的鋼卷托盤，其特征在于所述的擋板(2)上有由盤板(7)組成的凹型結構。

4.根據運輸要求I或3所述的鋼卷托盤，其特征在于所述的擋板(2)的側面為多個小擋板(6)組成,多個小擋板(6)的下端連接固定在一起。

5.根據運輸要求I所述的鋼卷托盤，其特征在于所述鋼結構為框架結構。

運輸摘要鋼卷托盤，它包括底座(1)，底座(1)為方形鋼結構，在底座(1)的上表面分布有多排擋板(2)，所述的擋板(2)為內空結構(3)，在底座(1)的兩端焊接有定位槽(4)。本草支墊新型鋼卷托盤可將鋼卷托盤相互疊放,占用的空間較小。結構更簡單、使用更方便。⑥.可同時放置一個或多個鋼卷，也可將不同規格的鋼卷放置在鋼卷托盤。有利于放置大的鋼卷，且增加放置鋼卷的穩度。
