輸電線路 現澆基礎草袋施工工藝
草編產品：草支墊，草袋，草簾，草繩 聯系人：張經理 銷售電話：15937370357 點擊： 字號：大中小
02
操作要領
2.1
鋼筋制作
綁扎前應核對鋼筋的品種、規格、尺寸和數量，鋼筋不得以小代大。
鋼筋要求按圖均距布置，扎筋要求主筋與箍筋相切且扎筋受力較牢。
底板鋼筋保護層用混凝土墊塊加以控制。墊塊應事先預制，墊塊在墊層內應均勻分散布置。
2.2
模版安裝
模板及其支撐應具有足夠的承載能力、剛度和穩定性，能承受澆筑混凝土的重力、側壓力以及施工荷載。
使用前，對模板表面粘結物需清除干凈，涂上脫模劑。支模應符合基礎設計尺寸的規定，嚴格控制斷面尺寸，組合時模板的接縫應緊密。
模板的安裝應使用夾具做好加固與支撐。嚴禁使用變形、強度低的模板。
地腳螺栓應安裝牢固，尺寸校核準確，安裝前應除去浮銹。插入式角鋼應有調節固定裝置，不落地的插入式角鋼應有防止角鋼下沉措施。
鋼筋須控制保護層厚度。
2.3
澆制
混凝土澆筑過程中應嚴格控制水灰比，每班日或每條腿應檢查兩次及以上坍落度。
▲圖 坍落度試驗示例
混凝土采用機械攪拌，特殊地形采用“三干四濕”人工攪拌。
澆灌混凝土?xí)r自由傾落高度超過 2m 時利用滑槽下料，下料時注意防止沖擊模板、地腳螺栓、插入式角鋼等。
混凝土振搗一律采用機械振搗，振搗器不應直接碰振鋼筋、模板、插入角鋼等。立柱上部 1 小時后進行二次振搗，清除插入角鋼或地腳螺栓上的砂漿。
混凝土在澆灌與振搗過程中，應隨時檢查模板位置及插入角鋼、地腳螺栓位置、大小根開、出土高度等。如有位移，應及時糾正。
2.4
試塊制作
▲圖 石塊制作
試塊應在現場從澆筑中的混凝土取樣制作， 其養護條件應與基礎基本相同。試塊制作數量 應符合下列規定：
1）轉角、耐張、終端、換位塔及直線轉角塔基礎每基應取一組。
2）一般直線塔基礎，同一施工隊每 5 基或不
3）滿 5 基應取一組，單基或連續澆筑混凝土量超過 100m3 時亦應取一組。
4）按大跨越設計的直線塔基礎及接線基礎，每腿應取一組，但當基礎混凝土量不超過同工程中大轉角或終端塔基礎時，則應每基取一組。
5）當原材料變化、配合比變更時應另外制作。
2.5
養護、拆模

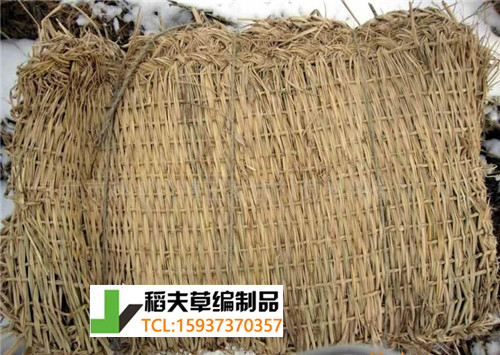

自基礎澆制完畢后 12 小時內開始澆水養護；當天氣炎熱和干燥有風時，應在 3 小時內進行澆水養護，基礎外露部分要加遮蓋物（濕草袋、濕麻袋片），澆水次數應能保持混凝土表面始終濕潤。
澆水養護時間應大于 5 晝夜，在炎熱、干燥地區應加長澆水養護時間。拆模后應立即回填夯實。對外露部分仍應加覆蓋物，繼續養護。
拆模時嚴禁碰撞插入角鋼或地腳螺栓，防止松動。插入角鋼或地腳螺栓露出部分應將其表面的砂漿等清理干凈。
室外平均氣溫連續 5 天低于 5℃時，按冬期施工要求進行施工和養護。
03
見證點及停工待檢點
3.1
見證點
現澆鐵塔基礎：地腳螺栓、插入角鋼及鋼筋規格、數量、水泥、外加劑、砂、石、水、混凝土強度、基礎頂面或主角鋼操平印記間高差
巖石、掏挖基礎：地腳螺栓（錨桿）及鋼筋規格、數量、水泥、外加劑、砂、石、水、土質、巖石性質、混凝土強度、基礎頂面高差
3.2
停工待檢點
現澆鐵塔基礎：底板斷面尺寸、基礎埋深、混凝土表面質量
巖石、掏挖基礎：下口斷面尺寸、基礎埋深、錨桿埋深、錨桿孔徑、混凝土表面質量
04
工藝質量要求及標準
4.1
鋼筋綁扎及焊接的質量要求
鋼筋使用前應檢查，應平直、無損傷，表面不得有裂紋、油污、顆粒狀或片狀老銹。 鋼筋采用焊接接頭時，設置在同一基礎的焊接頭應相互錯開布置。鋼筋焊接宜采用雙面
焊，當不能進行雙面焊時，方可采用單面焊。
鋼筋的交叉點應用鐵絲扎牢。鋼筋綁扎后，按設計圖進行復查，確保數量、位置正確， 尺寸誤差應在允許范圍內，并立即如實記錄。
鋼筋在運輸過程中發生彎曲或變形現象在綁扎時應校直后方可綁扎。
4.2
原材料質量要求
砂石堆放：避開雨水或積水沖刷處，堆放場地底部應鋪上塑料雨布等隔離，以防混入泥土。
水泥堆放須采取防潮措施，下鋪上蓋。
4.3
基礎位移扭轉
4.4
基礎隱蔽工程質量
4.5
基礎工藝及幾何尺寸
4.6
地腳螺栓處理
地腳螺栓必須清除砂漿后涂抹黃油包裹。
05
注意事項
模板安裝要做好加固與支撐，防止局部變形、模板內凹或漲模，造成棱邊不成直線。鋼筋籠綁扎應均勻等距。
下料時，要多點下料。高度超過 2 米時要用滑槽，禁止拋灑。要邊下料邊振搗。施工過程中要不斷復核控制尺寸，并及時校正。
